大家好

最近在搞深度學習
發現很重要的是模型的架構
模型的架構很難說隨便選一種就能夠適應所有種類資料
很多還是有 雙input的模型
所以如何將模型架構顯示出來
討論並且修改
這也是一個重點

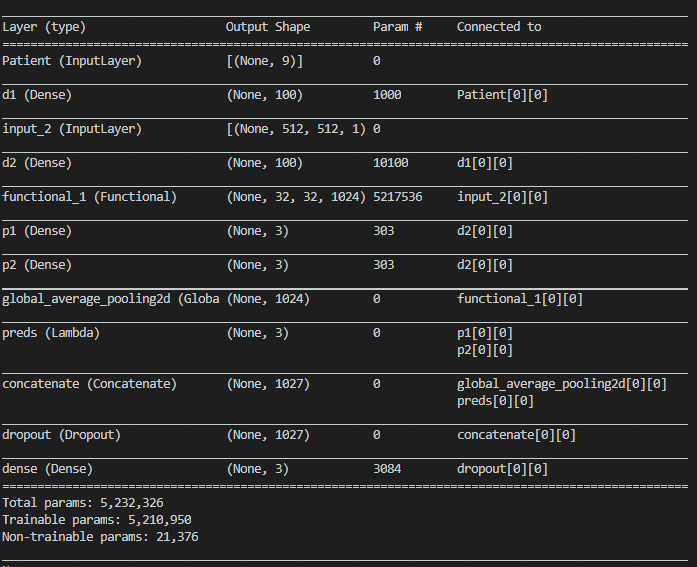

如果使用 summary() 產出會是這樣

如果有分支就不太容易看


所以用 plot_model  會比較方便
我這邊整理出重點是

下載 graphviz

當下位置 (有一定機率失效)

解壓縮到電腦中
C:\graphviz-2.44.1-win32/

安裝 pydot-ng 也就是 pip install pydot-ng

然後使用

from keras.utils import plot_model
os.environ["PATH"] += os.pathsep + 'C:\graphviz-2.44.1-win32/Graphviz/bin/'  # 安装graphviz的路径

plot_model(
    net, #你的模型
    to_file='model_n1.png', #要存放的圖片
    show_shapes=True,#顯示input output 維度
    show_layer_names=True #顯示層名稱
    )

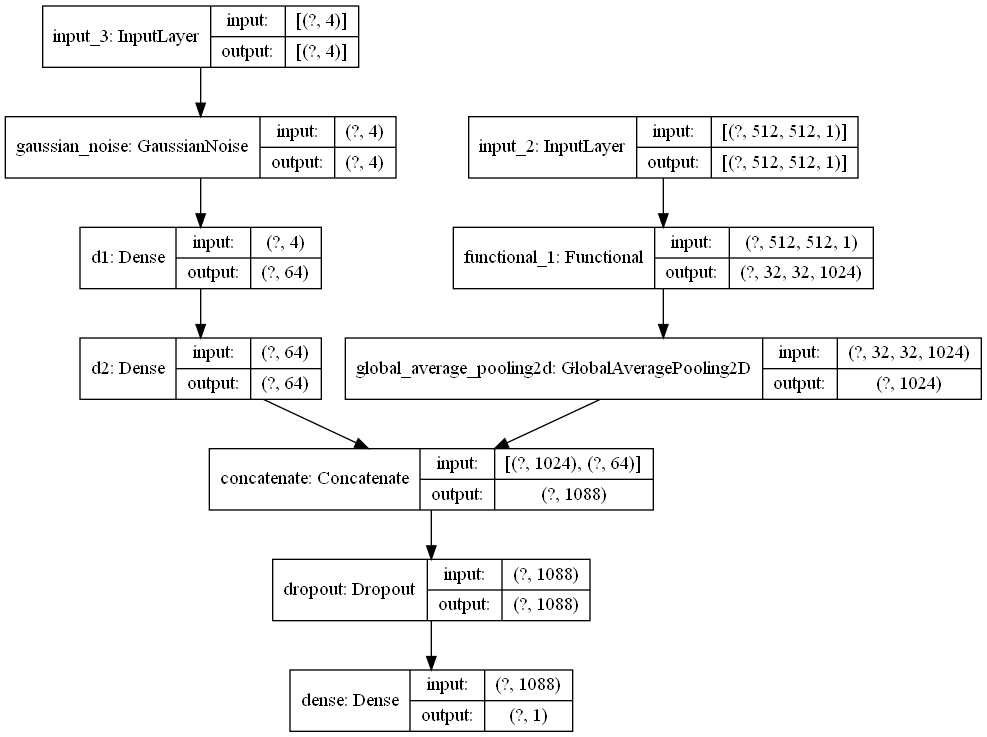

就可以產生以下圖片


給大家參考囉!
